華新（陽新）億噸機制砂石綠色生產線項目中轉堆場網架工程
發布日期：2022-09-16 瀏覽次數：745

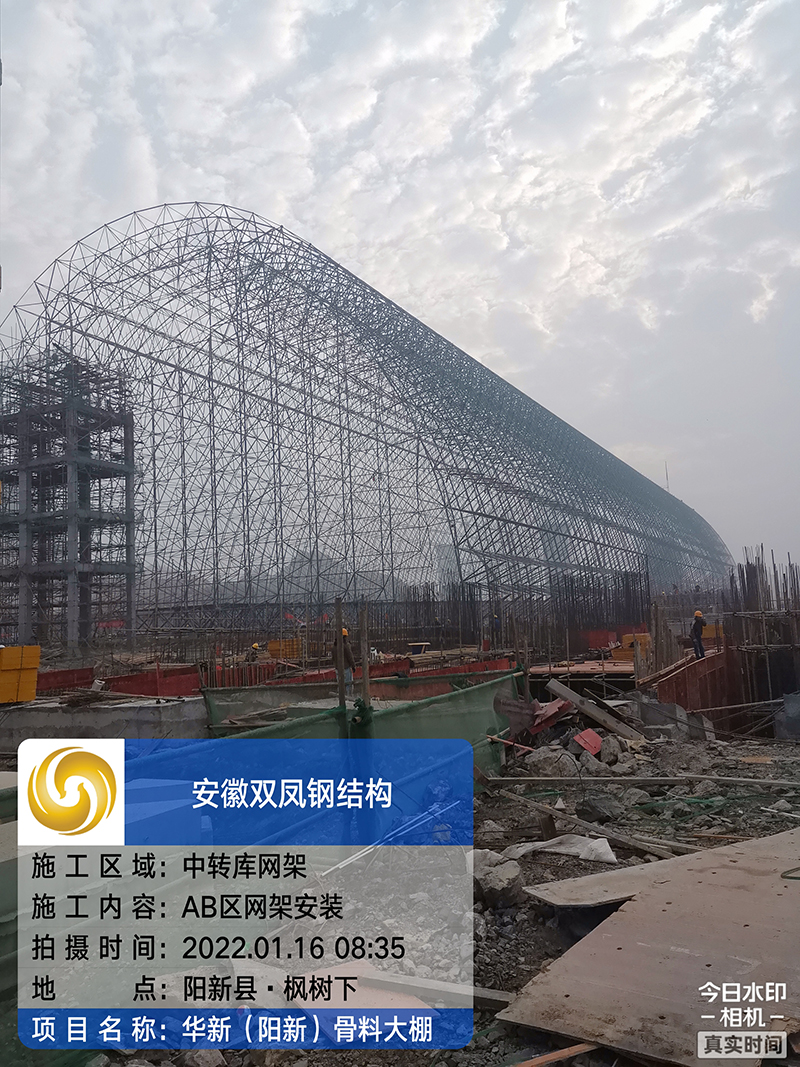

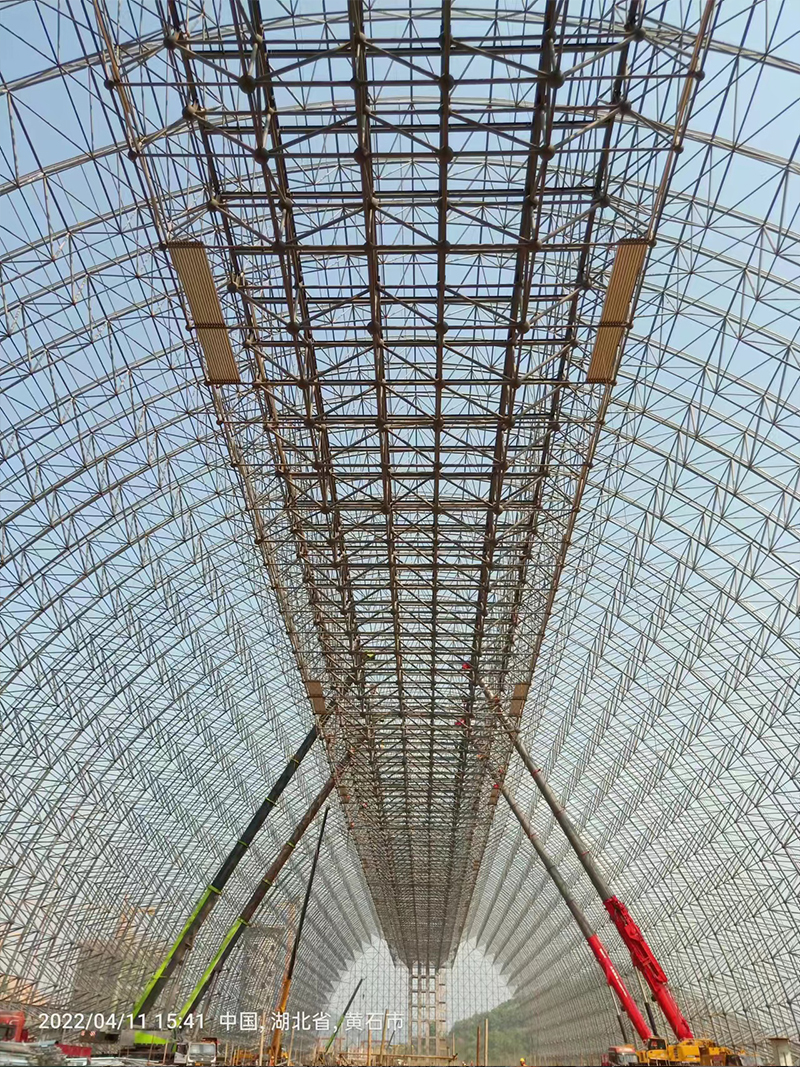

中轉庫（75m×344m）網架為正放四角錐網架+正交正放平行網格結構，網架內弦 支撐，軸線尺寸：75m×344m，采用螺栓球與焊接球混合的節點形式，屋面鍍鋅檁條， 采用華新自主研發的超克隆屋面板封閉。本工程主體結構安全等級為二級，設計使用年限50年，抗震設防烈度為6度，地面粗糙度B級，基本風壓值0.4KN/m2（按100年重現期取值）。網架內弦柱點支承，基礎為混凝土短柱，短柱柱頂標高為﹢0.4m，支承跨度 75m,縱向 48 個軸線總 長度 344m。網架支座球以下支承高 度 0.8m, 網架最高點標 高 49.375m，凈矢高度45.288m，皮帶機布料車運行平臺標高 34.5m,平臺底標 高 30.5m, 平臺凈寬度 17.2m。整體網架于第 24 軸~第 25 軸間設置一道溫度伸縮縫，將整體網架分隔為 左(A 區)與 右(B 區)兩個大區。伸縮縫左右兩側相鄰支承柱間距 1.2m。A區鋼結構總重量1905噸，B區鋼結構總重量1861噸。
